Котли НІСТУ — 5 (2 секції, 3 секції, 4 секції, 5 секцій тощо)

Виготовляюмо котли НІСТУ-5 будь-яких розмірів (2 секції, 3 секції, 4 секції, 5 секцій тощо) і під будь-які різновиди палива.

Водогрійний котел НИСТУ-5 призначений для систем водяного опалення житлових і промислових будівель зі статичним тиском у системі опалення до 0,6 МПа та максимальною температурою води на виході котла до 115 °C, з природною або примусовою циркуляцією води в системі, робочої на твердому паливі.

Встановлення, під'єднання, випробування котла здійснюється спеціалізованими службами. Забороняється експлуатація котла без відома органів нагляду, що контролюють експлуатацію опалювальної апаратури та судин під надмірним тиском.

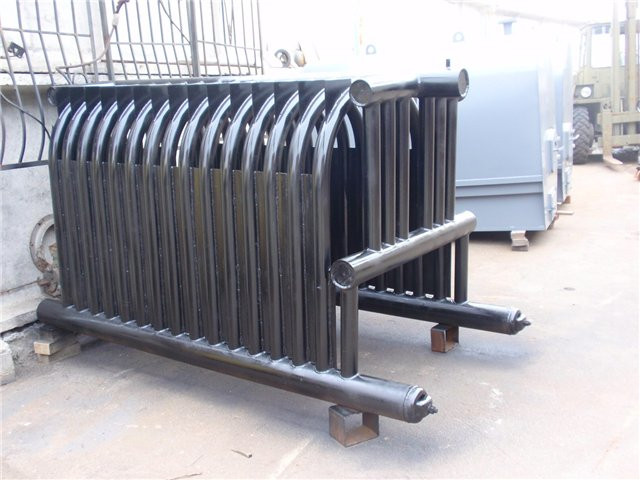

Котел НІСТУ-5 складається з передньої, середніх і задньої секції котла, зварених у трубну систему. Середні секції опалювального котла мають однаковий пристрій і складаються з одного верхнього колектора, двох нижніх і трьох правих і лівих Г-подібних екранних труб, зварених в один вузол.
Передня й задня секції складаються з прямих труб і утворюють передній (фронтовий) і задній екрани.
Для збільшення поверхні нагрівання та створення умов спрямованого руху димових газів бічні та задній екрани мають приварені діафрагми, які перекривають міжтрубні проміжки на висоту до початку згину труб середньої секції.
Зовнішня сторона труб бічних і заднього екранів мають по 3 плавники, які покращують теплообмін, збільшуючи поверхню нагрівання.
димові гази, що утворилися в процесі горіння, підіймаються вгору до стелі топки, проходять між трубами бічних і заднього екранів вище діафрагм, опускаються зовні топки вниз утвореними плавниками конвективними каналами та надходять у димоходи праворуч і зліва та йдуть у загальний боров газоходу та далі на димову трубу.
Колосникове полотно складається з чавунних колосників, укладених на підколоникові вали. Фронт топки котла кріпиться до вертикальних стійок каркаса. Фронт топки котла складається з верхньої частини з чавунною плитою фронту з дверцятами для завантаження й шуровки вугілля і з нижньої частини, до якої прикріплюються дверцята для очищення поплавця й повітропровід із шимбером для регулювання подавання повітря під колосникове полотно.
Вода в казан надходить через патрубок на нижньому колекторі заднього екрана, проходить опалювальною котлу, нагрівається й через передній патрубок на верхньому колекторі передньої секції спрямовується в теплову мережу.
До складу водогрівного котла НІСТУ-5 входить: трубна система, колосникове полотно, повітропровід, два керовані димові удари, теплоізоляція, каркас, запірна та запобіжна арматура, контрольно-вимірювальні прилади. Котел встановлюється на фундамент. Теплоізоляція котла складається з цегляної кладки. Цегляна обмурація виконується після монтажу та гідравлічного випробування котла.
