Котли НІІСТУ - 5 (4 секції)

Виготовляємо котли НІІСТУ-5 будь-яких розмірів (2 секції, 3 секції, 4 секції, 5 секцій тощо) та під будь-які види палива.

З котлом надаємо: паспорт та керівництво монтажу та експлуатації.

Доставляємо, здійснюємо демонтаж існуючих котлів, монтаж котлів та їх обмурування.

Дозвільну та технічну документацію щодо виконаних робіт - надаємо.

Водогрійний котел НІІСТУ-5 призначений для систем водяного опалення житлових і промислових будівель зі статичним тиском у системі опалення до 0,6 МПа і максимальною температурою води на виході котла до 115°С, з природною або примусовою циркуляцією води в системі, що працює на твердому паливі.

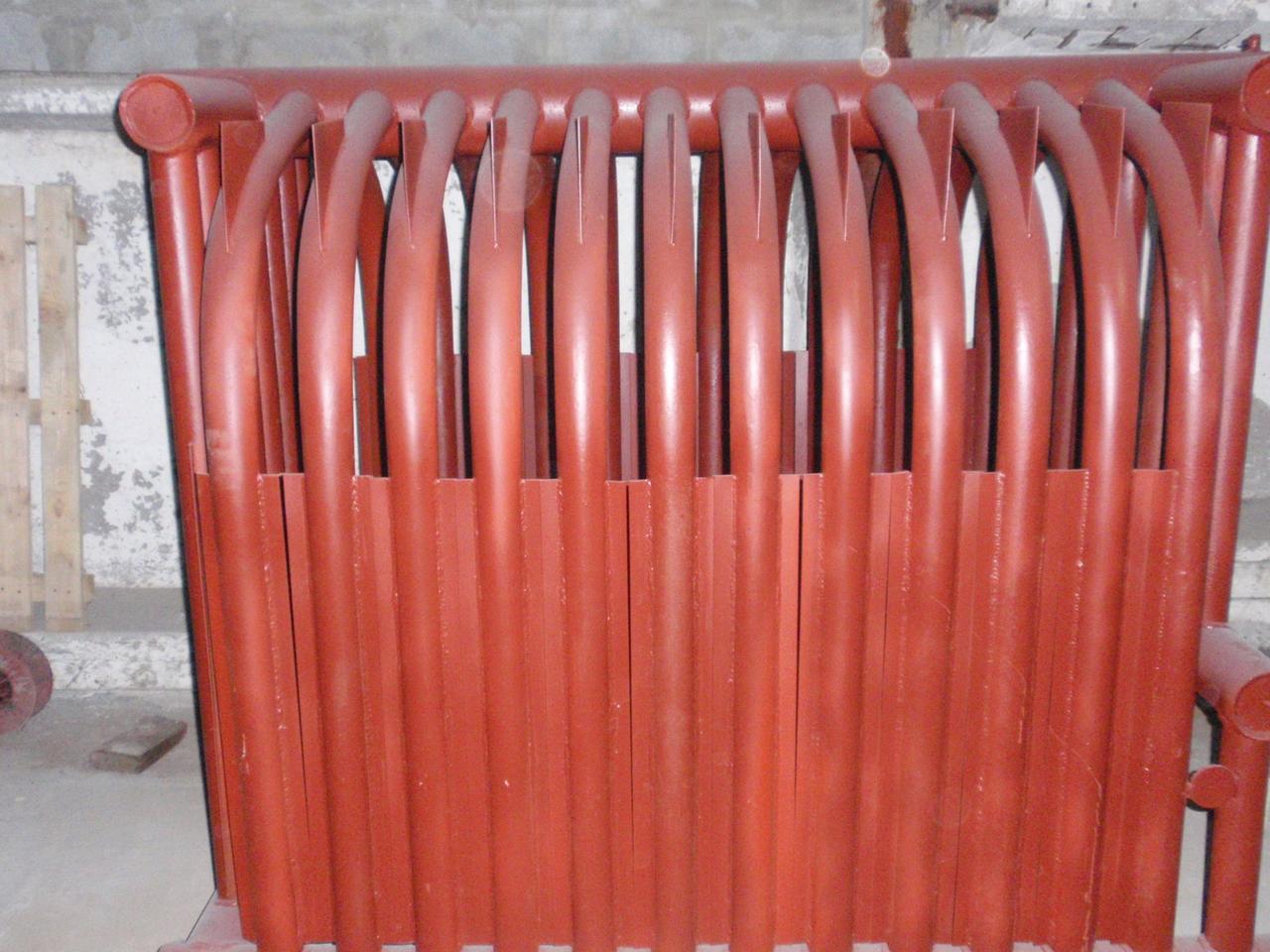

Котел НІІСТУ-5 складається з передньої, середньої і задньої секції котла, зварених в трубну систему. Середні секції опалювального котла мають однакову будову і складаються з одного верхнього колектора, двох нижніх і трьох правих і лівих Г-образних екранних труб, зварених в один вузол.
Передня і задня секції складаються з прямих труб і утворюють передній (фронтовий) і задній екрани.
Для збільшення поверхні нагріву і створення умов для спрямованого руху димових газів, бічні і задній екрани мають приварені діафрагми, які перекривають межтрубні зазори на висоту до початку згину труб середньої секції.
Зовнішня сторона труб бічних і заднього екранів мають по 3 плавця, які покращують теплообмін, збільшуючи поверхню нагріву.
Димові гази, що утворилися в процесі горіння, піднімаються вгору до стелі топки, проходять між трубами бічних і заднього екранів вище діафрагм, опускаються зовні топки вниз по утвореними плавниками конвективним каналам, надходять в димоходи праворуч і ліворуч і йдуть в загальний борів газоходу і далі на димову трубу.
Колосникове полотно складається з чавунних колосників, покладених на підколосникові вали. Фронт топки котла кріпиться до вертикальних стійок каркаса. Фронт топки котла складається з верхньої частини з чавунною плитою фронту з дверцями для завантаження і шурівки вугілля і з нижньої частини, до якої прикріплюються дверка для очищення зольника і воздуховод з шибером для регулювання подачі повітря під колосникове полотно.
Вода в котел поступає через патрубок на нижньому колекторі заднього екрана, проходить опалювальним котлом, нагрівається і через передній патрубок на верхньому колекторі передньої секції направляється в теплову мережу.

 Котел встановлюється на фундамент. Теплоізоляція котла складається з цегляної кладки. Цегляне обмурування виконується після монтажу і гідравлічного випробування котла.
