Котли НІІСТУ - 5 (3 секції)

Виготовляємо котли НІІСТУ-5 будь-яких розмірів (2 секції, 3 секції, 4 секції, 5 секцій і т. д.) і під будь-які види палива.

Водогрійний котел НІІСТУ-5 призначений для систем водяного опалення житлових і промислових будівель зі статичним тиском у системі опалення до 0,6 МПа і максимальною температурою води на виході котла до 115°С, з природною або примусовою циркуляцією води в системі, що працює на твердому паливі.

Установка, підключення, випробування котла здійснюється спеціалізованими службами. Забороняється експлуатація котла без відома органів нагляду, контролюючих експлуатацію опалювальної апаратури і судин під надлишковим тиском.

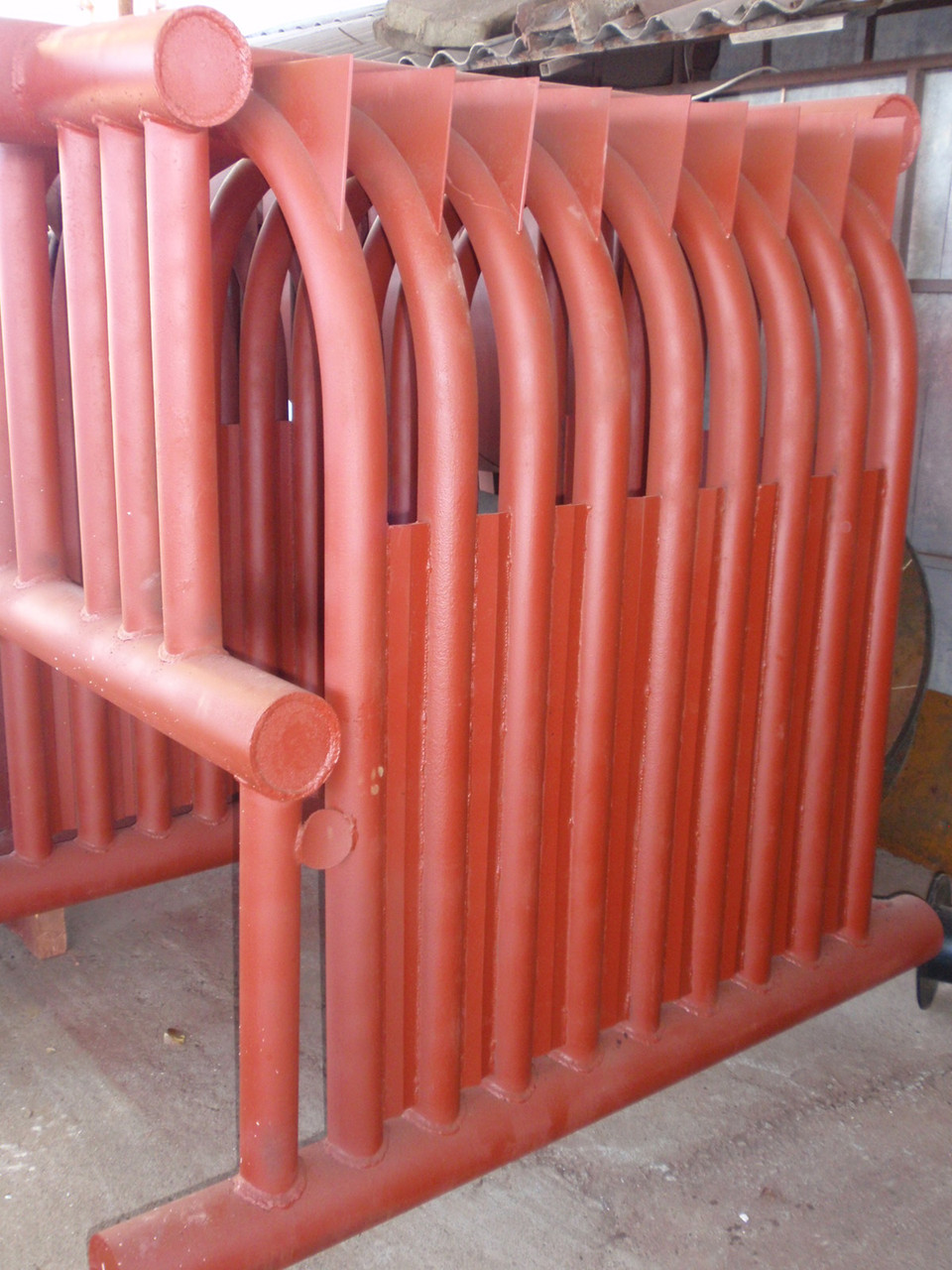

Котел НІІСТУ-5 складається з передньої, середньої і задньої секції котла, зварених в трубну систему. Середні секції опалювального котла мають однакову будову і складаються з одного верхнього колектора , двох нижніх і трьох правих і лівих Г-образних екранних труб, зварених в один вузол.
Передня і задня секції складаються з прямих труб і утворюють передній (фронтовий) і задній екрани.
Для збільшення поверхні нагріву і створення умов для спрямованого руху димових газів бічні і задній екрани мають приварені діафрагми, які перекривають межтрубные зазори на висоту до початку згину труб середньої секції.
Зовнішня сторона труб бічних і заднього екранів мають по 3 плавця , які покращують теплообмін, збільшуючи поверхню нагріву.
Утворилися в процесі горіння димові гази піднімаються вгору до стелі топки, проходять між трубами бічних і заднього екранів вище діафрагм, опускаються зовні топки вниз по освіченим плавниками конвективним каналах і надходять в димоходи праворуч і ліворуч і йдуть в загальний борів газоходу і далі на димову трубу.
Колосникового полотна складається з чавунних колосників, покладених на подколосниковые вали. Фронт топки котла кріпиться до вертикальних стійок каркаса. Фронт топки котла складається з верхньої частини з чавунною плитою фронту з дверцями для завантаження і шуровки вугілля і з нижньої частини, до якої прикріплюються дверка для очищення зольника і воздуховод з шибером для регулювання подачі повітря під колосникового полотна.
Вода в котел поступает через патрубок на нижнем коллекторе заднего экрана, проходит по отопительному котлу, нагревается и через передний патрубок на верхнем коллекторе передней секции направляется в тепловую сеть.
До складу водогрійного котла НІІСТУ-5 входить: трубна система, колосникового полотна, повітропровід, два керованих димових шибера, теплоізоляція, каркас, запірна і запобіжна арматура, контрольно-вимірювальні прилади. Котел встановлюється на фундамент. Теплоізоляція котла складається з цегляної кладки. Цегляна обмурування виконується після монтажу і гідравлічного випробування котла.
